Гаражные секционные ворота серии rsd01lux

Секционные ворота RSD01LUX подходят для гаражей, бытовых и технических помещений с узкими простенками (от 100 мм) и низкой притолокой (от 110 мм). Полотно выполнено из алюминиевых сэндвич-панелей — лёгких, прочных и устойчивых к ржавчине. Конструкция плотно закрывает проём, предотвращая сквозняки, проста в установке и служит долгие годы. Разные модели отличаются механизмом подъёма, что позволяет подобрать вариант для любого помещения. Для автоматизации можно использовать потолочный электропривод.

Преимущества

Экономия

Конкурентная цена благодаря полному циклу производства.

Надежность

Коррозионностойкий алюминий с полиэфирным покрытием.

Удобство монтажа

Продуманная конструкция с готовыми отверстиями и минимальным числом деталей.

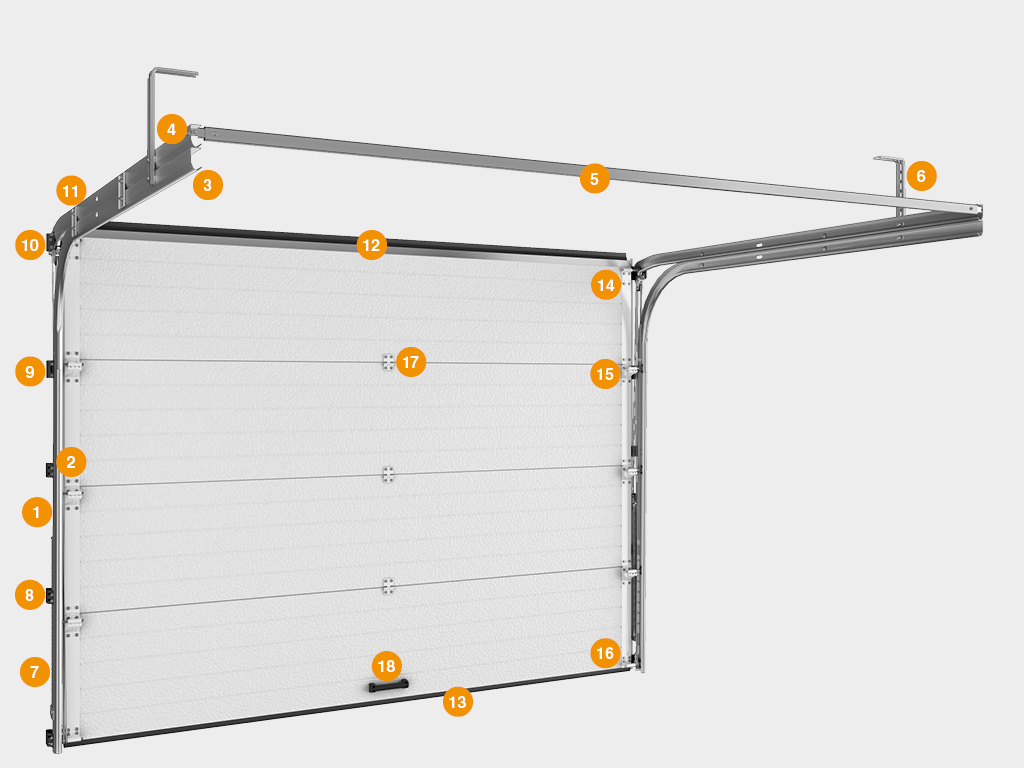

Конструкция

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка

Документация

Паспорт секционных ворот серии RSD01LUX | Скачать

Чертежи секционных ворот серии RSD01LUX | Скачать

Инструкция по монтажу секционных ворот серии RSD01LUX | Скачать

Сервисная книжка | Скачать
