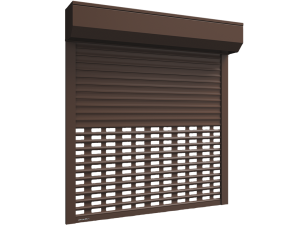

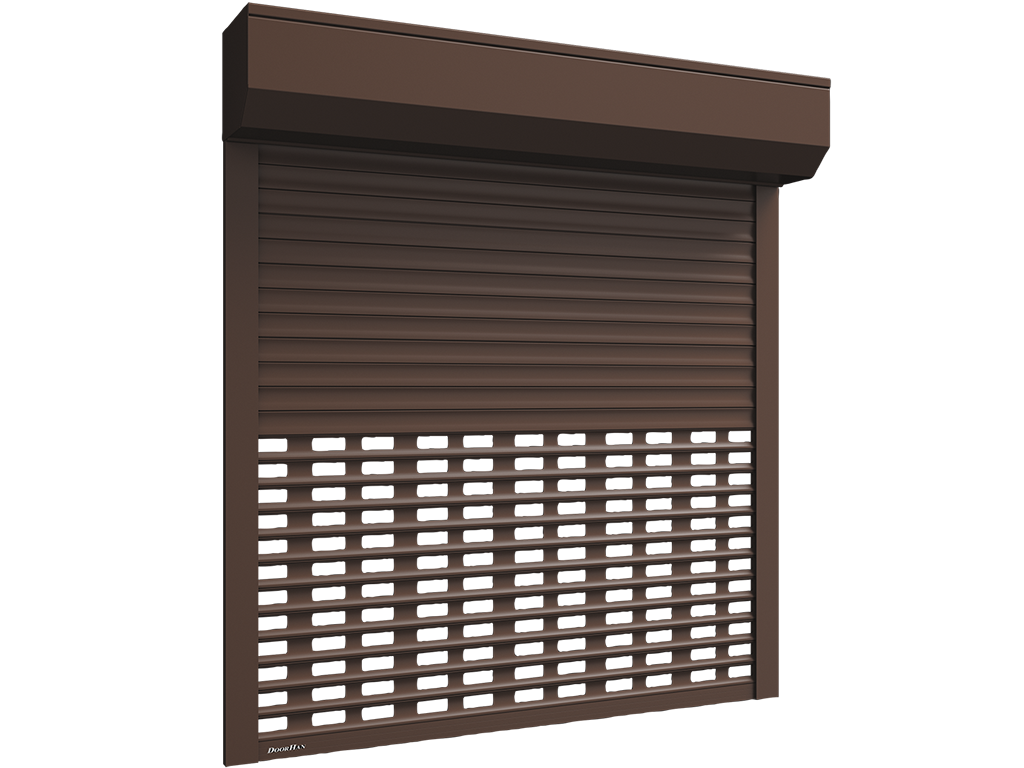

Рольворота решетчатые из одностенного экструдированного профиля RHE84M / RHE84GM
Стальные рулонные ворота Doorhan устанавливаются в проемы гаражей, торговых павильонов, производственных и складских помещений, где не требуется поддержание внутреннего температурного режима.
Рулонные ворота применяются в случаях, когда установка распашных, сдвижных или секционных ворот невозможна. Изделия из профиля серии RHE84M обладают устойчивостью к ветровым нагрузкам и могут быть дополнительно усилены профилем серии RHE44SM для повышения жесткости полотна.
Дизайн
 |

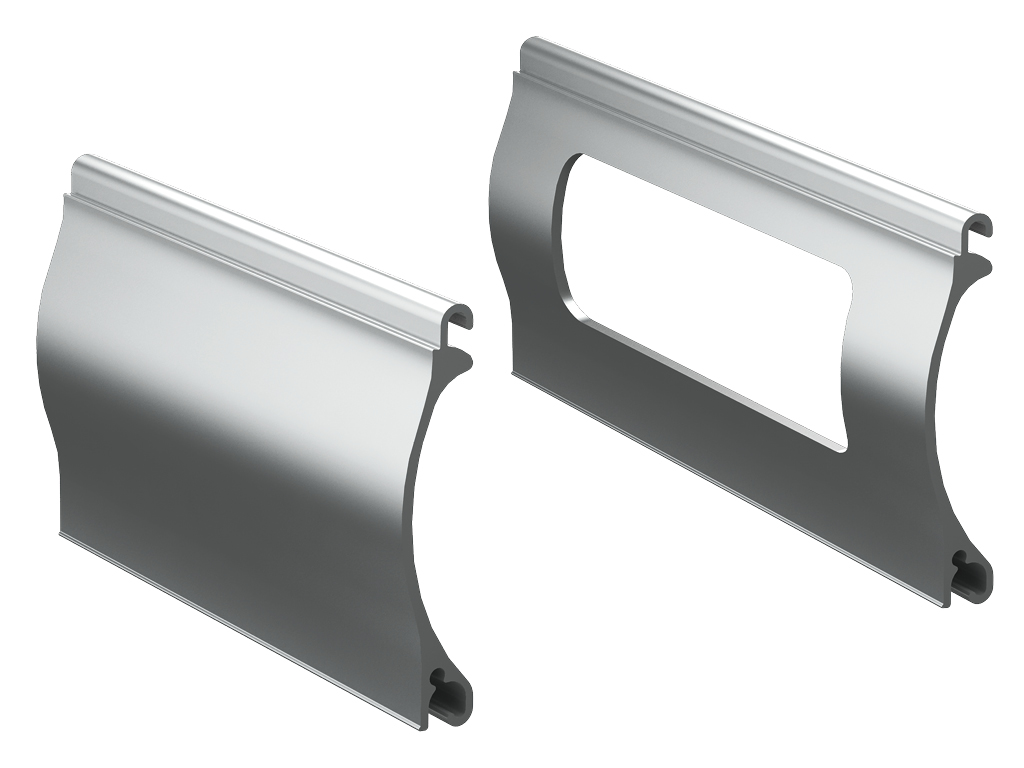

| Экструдированный профиль RHE84M/RHE84GM |
Технические характеристики
| Высота проема, мм | 1000 - 5000 |
| Ширина проема, мм | 1000 - 5500 |
| Максимальная площадь полотна, м² | 20,5 |
| Притолока, мм | от 300 (накладной монтаж ) |
| Пристенки, мм | от 83 (накладной монтаж) |

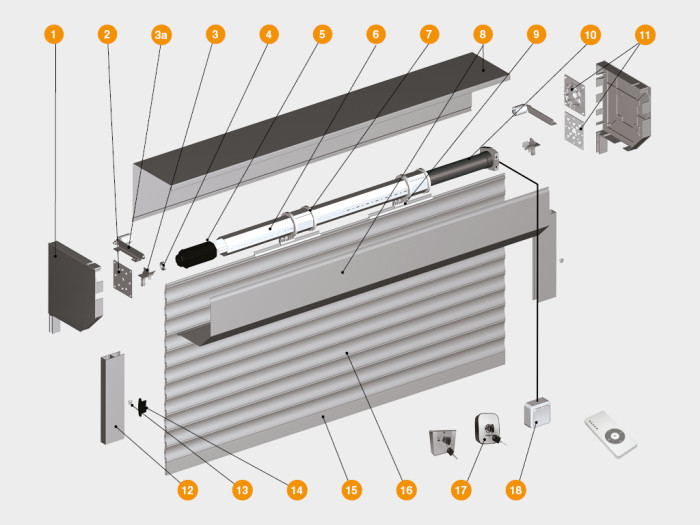

Конструкция
| 1. Крышка боковая серий rk300, rsk300, rsk330, rk375 2. Суппорт подшипника серии bs32 3a. Ролик направляющий серий ru77 (rv77) 4. Подшипник серии bs32 5. Капсула универсальная серии kpu102 6. Вал октагональный серии rv102 8. Короб защитный серий rb300, rsk330, rb375 9. Профиль верхний серии rh30fm |
10. Электропривод внутривальный 11. Пластина крепления привода серии bu100k 12. Направляющий профиль серий rg83ms, rg90ms, rg100 13. Заглушка серии pb14 14. Замок боковой серии sle78 15. Профиль концевой серий ra77em, ra77kn 16. Профиль (полотно) серии rhe78g 17. Выключатель с ключом серий swm, swk 18. Выключатель клавишный серий swb, swh |
Документация
Чертеж на рольставни из экструдированного профиля серии RHE84M/RHE84GM | Скачать
Инструкция по монтажу рольставен | Скачать
Инструкция по эксплуатации рольставен и гарантийный талон | Скачать
Сервисная книжка | Скачать
