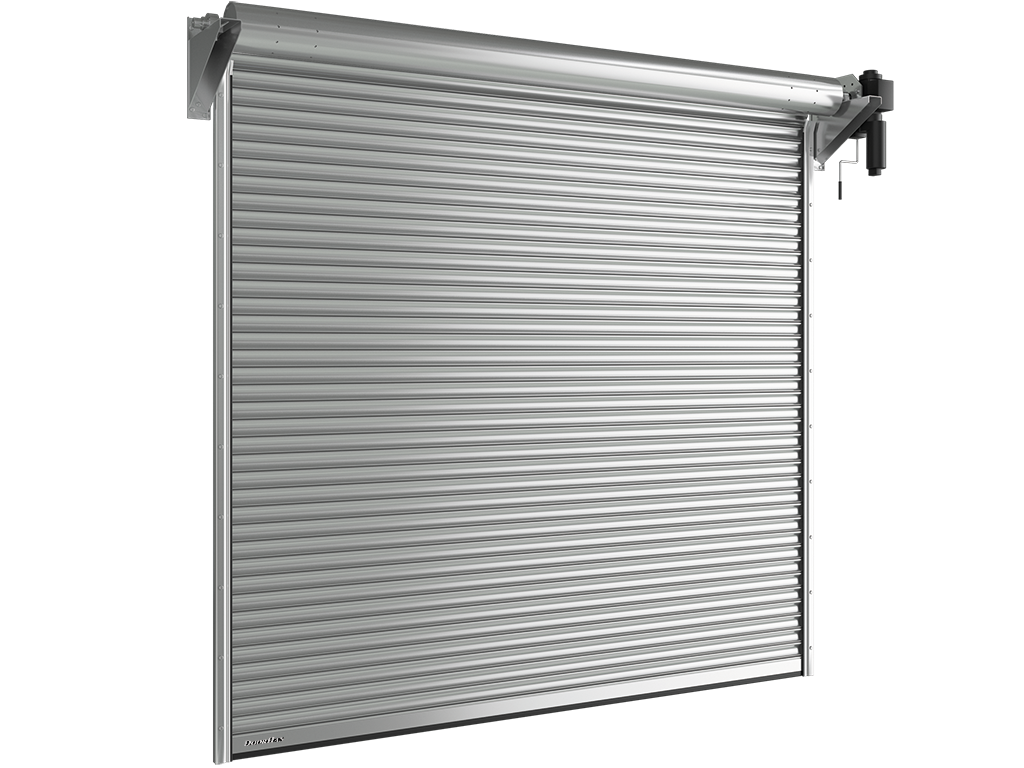

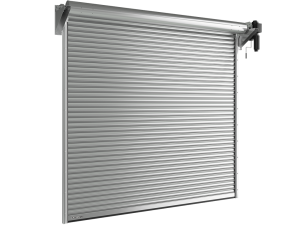

Рулонные ворота из стальных профилей (взломоустойчивые) RH117, RHS117P с вальным электроприводом

Рулонные ворота с вальным приводом и максимальной площадью полотна до 50 м² применяются для установки на гаражных проемах, в складских и промышленных помещениях. Данные конструкции позволяют перекрывать проемы шириной до 11,8 м.

Профили для рулонных ворот изготавливаются из холоднокатаной стали с последующим цинкованием или окрашиванием порошковой краской. Такая обработка обеспечивает устойчивость материала к коррозии и воздействию агрессивных сред, а также способствует увеличению срока службы изделий.

Дизайн

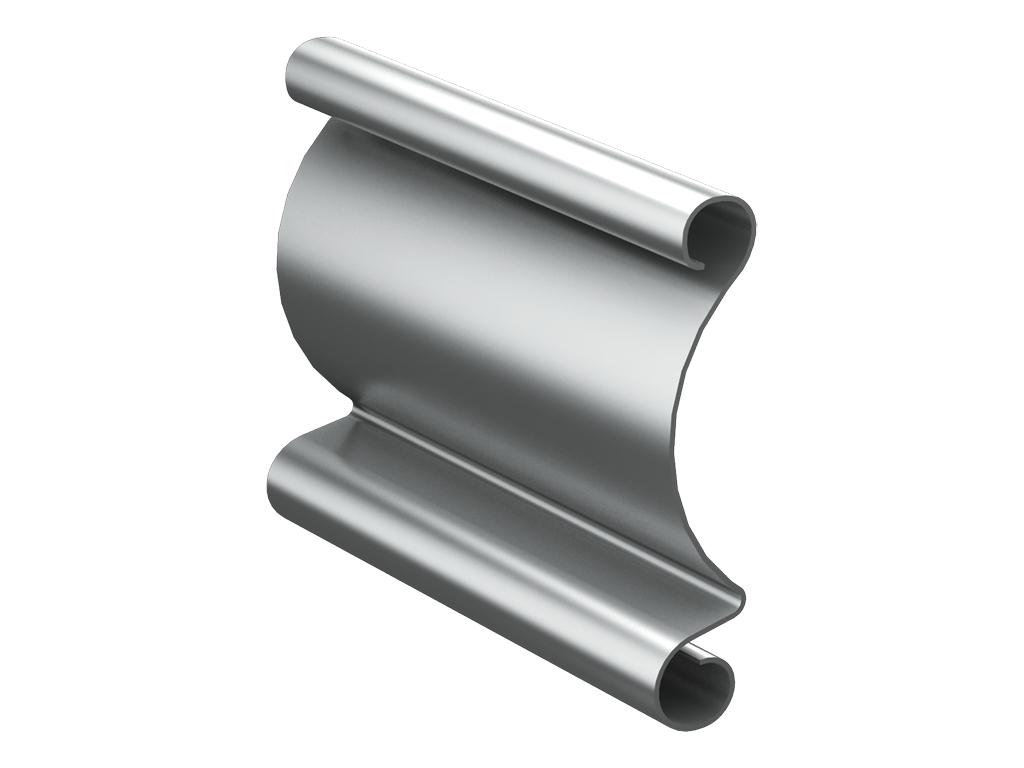

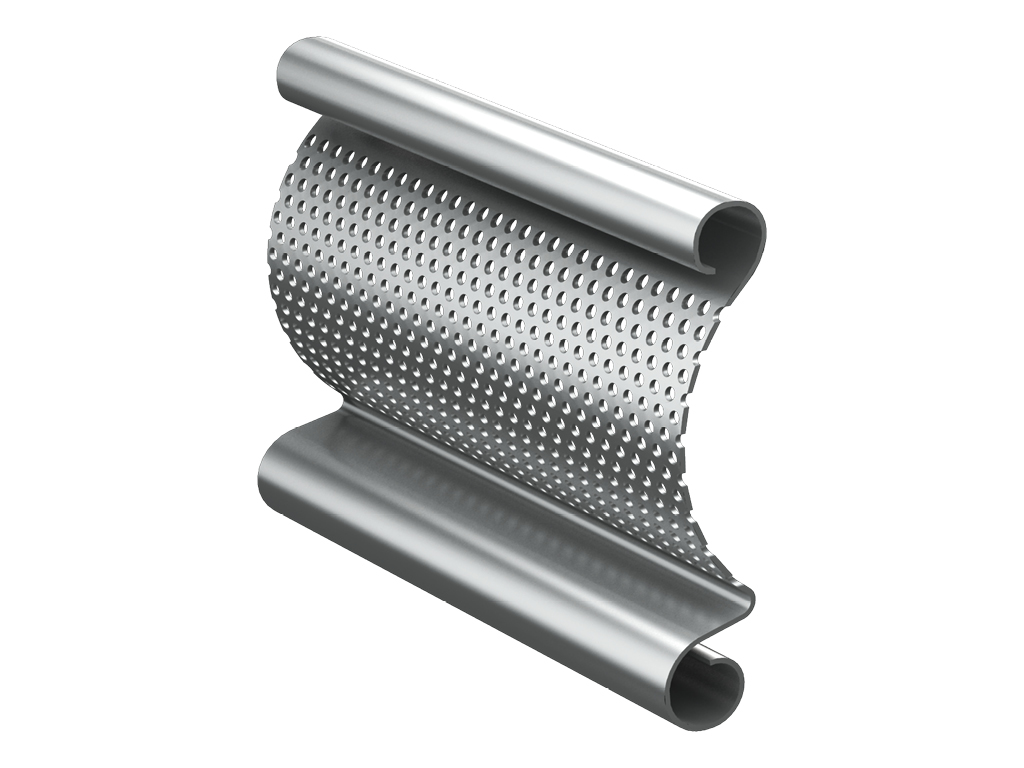

Стальной профиль для рулонных ворот RHS117	Стальной профиль для рулонных ворот RHS117P

Технические характеристики

	Профиль стальной сплошной RH117	Профиль стальной перфорированный RH117
Материал	Оцинкованная сталь толщиной 0,9 мм	Оцинкованная сталь толщиной 0,9 мм
Вес профиля, кг (п/м)	1,36	1,2
Вес профиля, м²	11,61	10,25
Количество ламелей на 1 высоты, шт.	8,54	8,54
Максимальная ширина полотна, м	11,8	11,8
Максимальная площадь полотна, м²	50	50

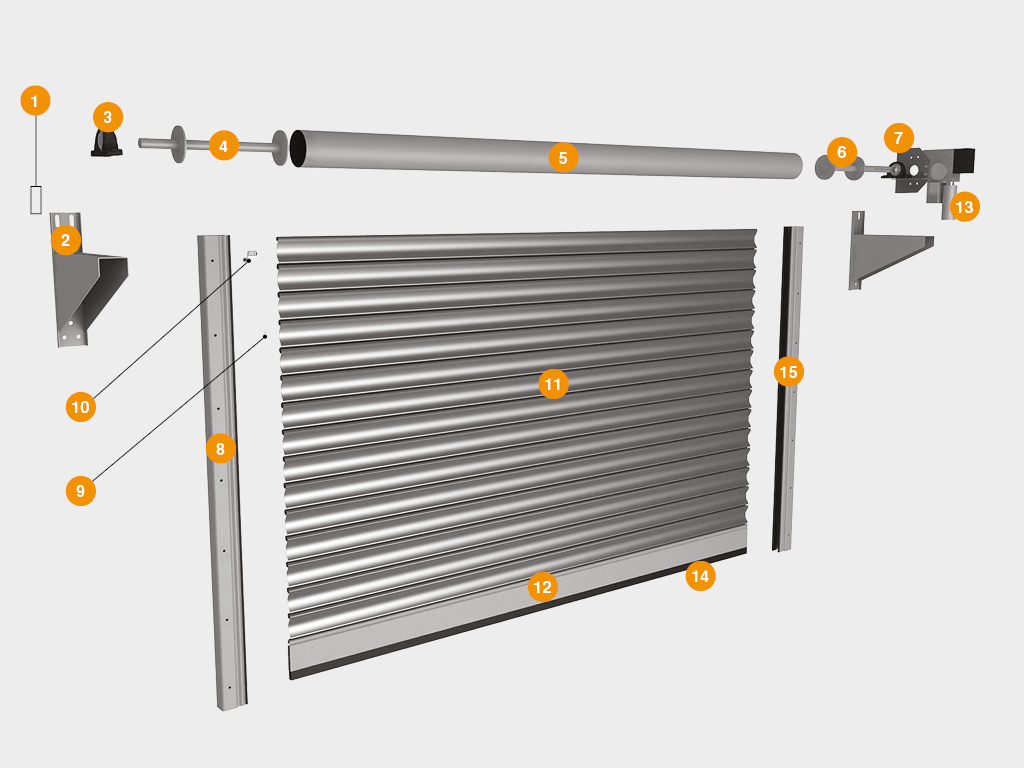

Конструкция

1. Кольцо стопорное серий rn30, rn40, rn55
2. Консоль серий sr425, sr650
3. Суппорт с подшипником серий bs30, bs40, bs55
4. Капсула регулируемая серий kpu10230, kpu159, kpu273-55
5. Вал серий rv102, rv159m, rv273m-55
6. Капсула регулируемая со шпонкой серий kpu10230s. kpu159s, kpu273s-55
7. Кронштейн крепления привода серии sr200

8. Направляющий профиль серии rg95s
9. Заглушка серии pb14
10. Замок боковой серии sle117
11. Профиль (полотно) серии серий rhs117, rhs117p
12. Профиль концевой серии ra120e
13. Привод вальный
14. Уплотнитель нижний серий up4, up6
15. Уплотнитель боковой серии up5
