Уличные и гаражные рольворота из пенозаполненного профиля RH77M

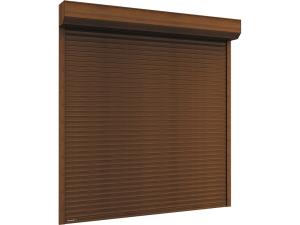

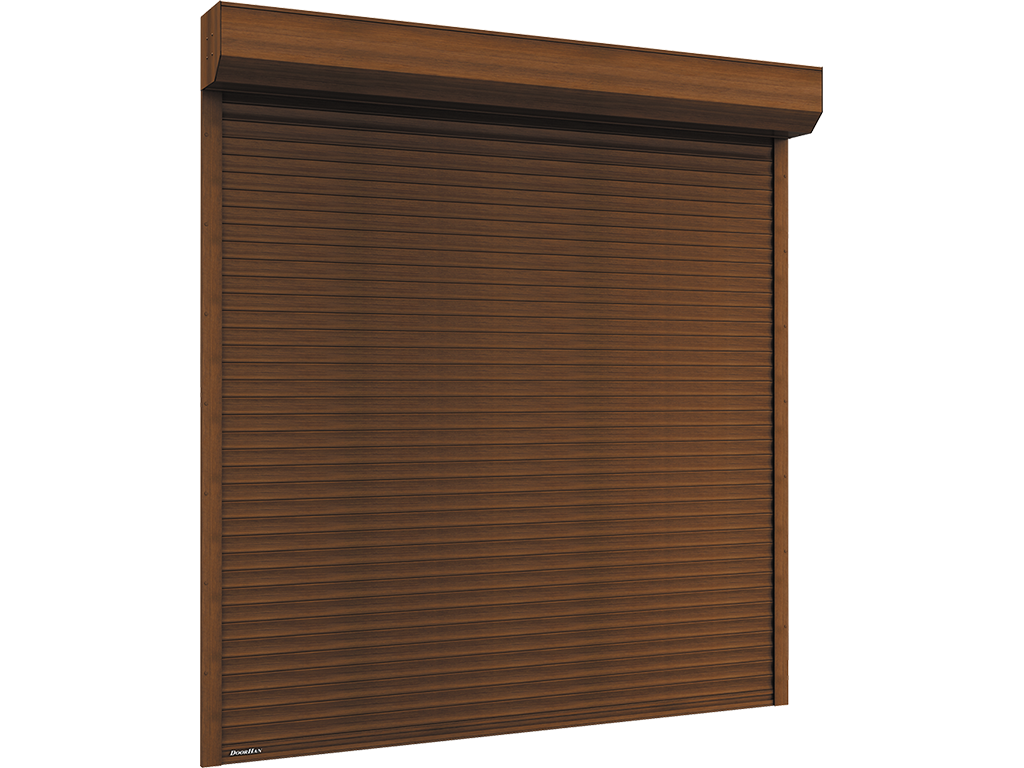

ulichn-i-garazh-rolvorotaУличные и гаражные рольворота DoorHan изготавливаются из пенозаполненного профиля модели RH77M. Конструкция ворот данного типа характеризуется повышенной прочностью и надежностью полотна.

Применение рулонных ворот способствует снижению теплопотерь в гаражах, торговых павильонах, на складских и производственных объектах Москвы и Московской области.

Рольворота из профиля RH77M доступны в девяти стандартных цветовых вариантах, а также в исполнении «под дерево» (темного и светлого оттенков). Монтаж таких ворот возможен в проемах шириной до 5,2 м и высотой до 4,5 м.

Дизайн

profil-rh77m

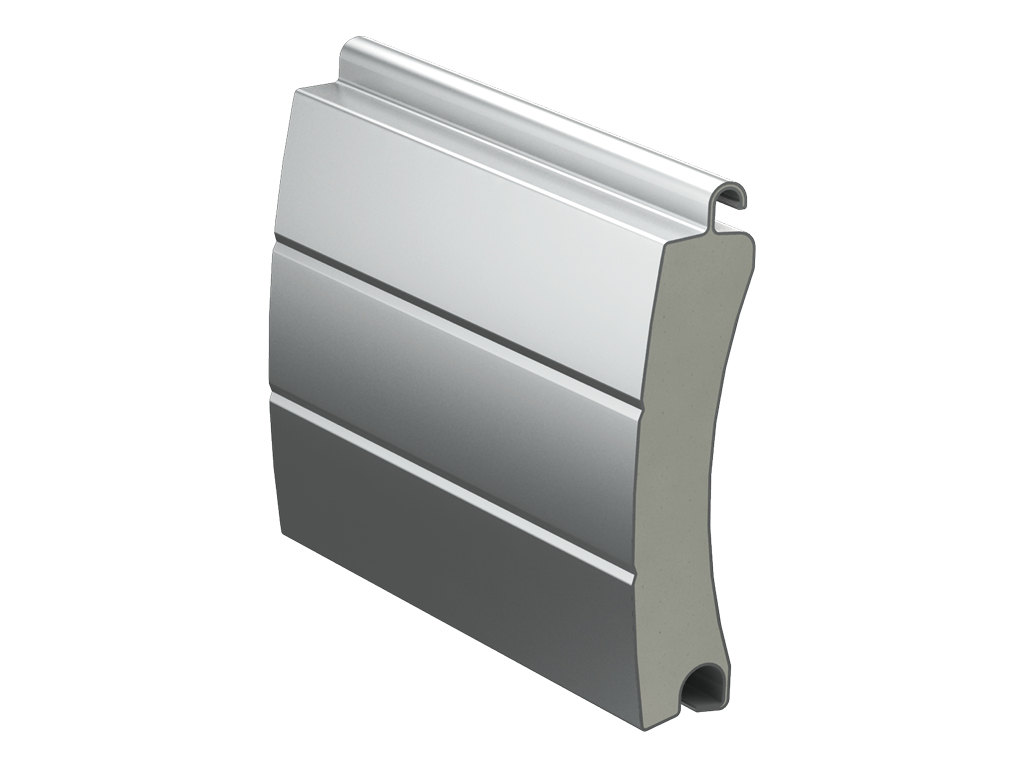

Профиль серии RH77M

Технические характеристики

Материал Алюминий, пена
Вес профиля, кг (п/м) 0,37
Вес профиля, кг/м² 4,8
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, мм 5 200
Максимальная площадь полотна, м² 18

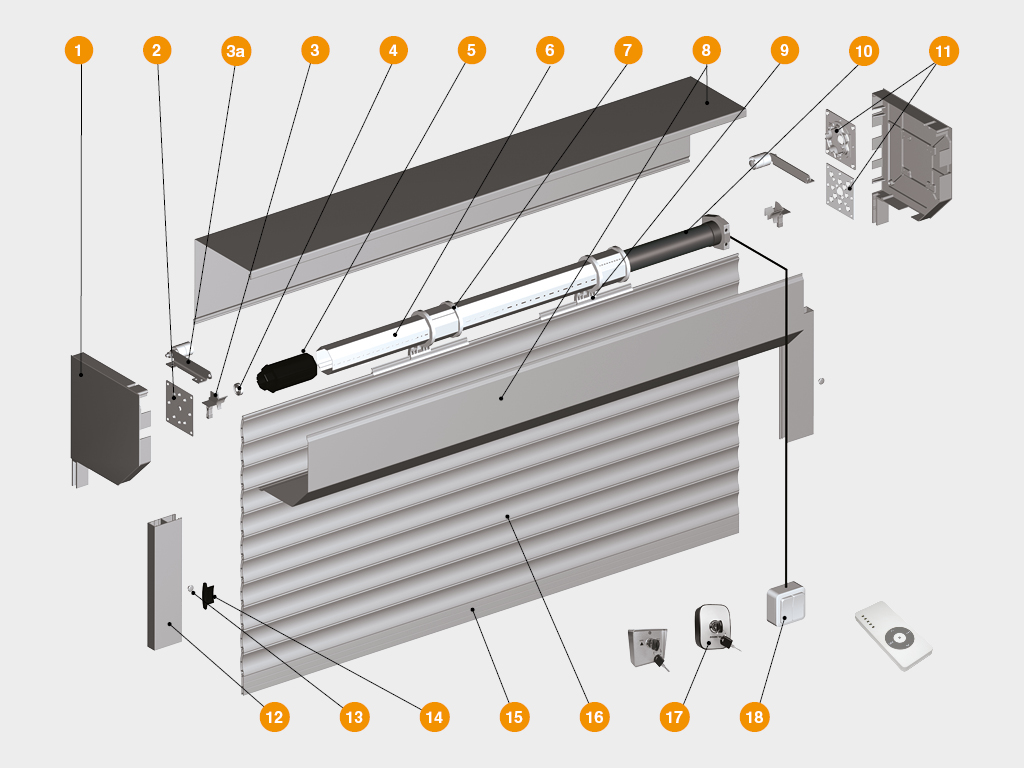

Конструкция

konstrukciya_avt-2

1. Крышка боковая серий rk300, rsk300, rsk330, rk375
2. Суппорт подшипника серий bs100, bs42
3a. Ролик направляющий серий ru77 (rv77)
4. Подшипник серий br28, br42
5. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s, kpu102
6. Вал октагональный серий rv60, rv70, RV102
7. Кольцо ригельное серий rd60, rd70
8. Короб защитный серий rb300, rb330, rb375
9. Замок автоматический серий rb3, rb4
10. Электропривод внутривальный
11. Пластина крепления привода серии bu100k
12. Направляющий профиль серий rg83ms, rg90ms, rg100
13. Заглушка серии pb14
14. Замок боковой серии sl77
15. Профиль концевой серий ra77em, ra77kn
16. Профиль (полотно) серии rh77m
17. Выключатель с ключом серий swm, swk
​18. Выключатель клавишный серий swb, swh

Документация

Чертеж на рольставни из стального профиля серии RHS75, RHS75P | Скачать
Инструкция по монтажу рольставен | Скачать
Инструкция по эксплуатации рольставен и гарантийный талон | Скачать
Сервисная книжка | Скачать
